כיצד קוראים בעין רגילה מפתח רב בריח

על מנת לדעת לקרוא מפתחות רב בריח בשיעור זה אנו נלמד להכיר את מפתחות

רב בריח הקלאסיים. מפתחות רב בריח קלאסיים ניתנים לקריאה ע"י עין רגילה

אם תביט בתוך המפתח תוכל לראות את החורים שנקובים במפתח.

אחרי שאלמד אותך לקרוא מפתחות רב בריח קלאסיים, אתה תוכל להביט במפתח

של הלקוח שלך וליצור לו העתק מבלי שיהיה ברשותך המפתח המקורי של הלקוח

שלך. במפתחות רב בריח עלינו להכיר היטב את הצילינדרים של חברת רב בריח.
חברת רב בריח מספקת קשת רחבה של סוגי צילינדרים שונים, אנחנו נעבור על

רשימת הצילינדרים הפופולאריים בישראל של חברת רב בריח או חברת Multi-Lock.
חברת רב בריח סימנה לכל צילנדר את המפתח השייך לו, ע"י חריטת סיפרה על גוף

המתכת של המפתח ובכך אנו יודעים לזהות כל סוג מפתח וכל סוג צילינדר מי מתאים למי.

רשימת הצילינדרים:
1
. צילינדר רב בריח קלאסי , חרוט על המפתח הספרה 06
2 . צילינדר חוסם , חרוט על המפתח הספרה 08
3 . צילינדר ארגון , חרוט על המפתח הספרה 36
4 . צילינדר רב בריח , חרוט על המפתח הספרה 48
5 . צילינדר רב בריח 77x , חרוט על המפתח הספרה 76 וגם 77
6 . צילינדר רב בריח לבן , חרוט על המפתח הספרה 50
7 . צילינדר רב בריח אינטרקטיב , חרוטים על המפתחות הספרות:

  • אינטרקטיב 248B
  • אינטרקטיב 250S
  • אינטרקטיב 266S
  • אינטרקטיב 252S
  • אינטרקטיב 252B
  • אינטרקטיב 252S
  • אינטרקטיב 264S
  • אינטרקטיב 264B
  • אינטרקטיב S205
  • סופר אינטרקטיב 162S
  • סופר אינטרקטיב 162B
  • סופר אינטרקטיב 162G

8 . MT5 צילינדר רב בריח חדש יחסית
9 . רב בריח אדום סנייק

עכשיו אנחנו נלמד איך לטפל בכל צילינדר ונכיר במעט את שיטות השחזור ושינוי הקוד.
יגיעו לקוחות שיבקשו לשנות את קוד המנעול בתוך הצילינדר מכיוון שהם אבדו מפתח

ומבקשים שהמפתחות הישנים לא יעבדו יותר , בעבר לרב בריח היה צילינדר שנקרא רמזור.
צילינדר רמזור היה צילינדר שהיה מגיע לצרכן עם 3 סטים של מפתחות בשלושה צבעים שונים,

3 מפתחות בצבע אדום, 3 מפתחות בצבע צהוב ו 3 מפתחות בצבע ירוק, מכן השם "רמזור".

צילינדר רמזור היה מורכב בדלת הלקוח וכאשר הוא היה מאבד מפתח מהסט הראשון האדום,

הוא יוכל להכניס את המפתח הצהוב (מהסט השני ) להפעיל כוח מעט חזק מהרגיל ומרגע זה

הצילינדר היה עובד אך ורק עם המפתחות בצבע החדש והמפתחות בצבע הקודם לא עבדו יותר.
וכך גם בצבע הירוק במידה והלקוח היה מבקש שוב לשנות את הקוד היה מכניס את הצבע האחרון

הירוק , מפעיל מעט כוח בסיבוב הראשוני וכל הצבעים חוץ מהירוק לא עבדו יותר.

לאחר כ-8 שנים בערך, כשהצילינדר הזה היה עדיין משווק, מנעולן חיפאי שהסתכסך עם רב בריח

וביקש להתנקם בהם, הציג בטלוויזיה הישראלית כיצד ניתן לפתוח את הדלת עם כל הצבעים הקודמים

ע"י השפרצה של מעט שמן WD40 אל תוך המנעול ומשחק של המפתחות הישנים מעט בחוזקה ימינה

ושמאלה הדלת הייתה נפתחת , מאז הפסיקו לשווק את המנעול בשוק הישראלי.

אך רב בריח חברה דינמית שמייצרת ומייבאת סוגי מנעולים וסוגי צילינדרים במגוון עשיר ומאז ועד היום

הם הוציאו מספר צילינדרים חדשים עם רמות מיגון גבוהות אף יותר.
יש להתעדכן מדי פעם איזה סוגי צילינדרים חדשים נכנסים לשוק.

על מנת לעשות שינוי קוד במנעול רב בריח ,שחזור מפתח מתוך צילינדר שאיבד את כל המפתחות,

להפוך מספר צילינדרים שיפתחו על ידי מפתח אחד (תאומים),לבנות תכנית מאסטרים

(מספר צילינדרים שלכל צילינדר יש מפתח שפותח אך ורק אותו ומפתח אחד שפותח את כולם) בדרך

כלל מוזמן למוסדות/מלונות/בתי ספר,עלינו ללמוד היטב את סוגי העומקים הנחתכים

במפתח על מנת להבין איך אנחנו נחליף פינים בתוך התוף של הצילינדר.

לשם הדגמה אנחנו נדבר על צילינדר קלאסי 06 ,אך העבודה של שינוי קוד, זהה לכל סוגי הצילינדר של רב בריח.

מפתח רב בריח 06 עומקי חיתוך ↓




דוגמא למפתח רב בריח ריק Blank גלם שלא נחתך עוד

קריאת עומקי מפתחות רב בריח

זהו מפתח רב בריח אשר מגיע לכל חנות שכפול מפתחות, בלאנק ריק לפני החיתוך.
כל לקוח שמבקש שכפול מפתח מביא את המפתח המקורי שלו. משכפל המפתחות

צריך להעתיק את אותם החורים שקיימים במפתח המקורי למפתח בלאנק חדש

ולספק העתק מדויק של החיתוכים, על מנת שהמפתח החדש יפתח את דלת הלקוח.



על מנת שנבין את הפרינציפ של חיתוך מפתחות רב בריח ומדוע אנשים יכולים לזהות חיתוך

מפתח רב בריח ע"י הסתכלות בלבד, יש לדעת כי ישנו קוד מסוכם שלפיו חיתוך מפתח רב בריח

נעשה. ע"י עומק חור במפתח הנמדד בגודל החור ומתורגם לאותיות וספרות.

אותיות הם מסמנות את הקוטר ההקף של החור

והמספרים את החור הנפער בתוך הקוטר

הנה לנו דוגמא:

המפתח הראשון בדף זה הוא המפתח כפי שאמרנו לפני החיתוך.

במפתח השני חתכנו רק חיתוך אחד בקצה המפתח, על מנת שנתחיל ללמוד איך לזהות את

עומק החור לפי קוד. במפתח זה קוד החיתוך הוא A1 ,זהו בעצם העומק הקטן ביותר שמכונת

רב בריח חותכת. האות A מסמנת את החיתוך החיצוני הקוטר של החור שנעשה במפתח.
הספרה 1 מסמנת את החיתוך הפנימי של החור שנעשה במפתח.
דוגמא למפתח עם חיתוך בקצה המפתח, חיתוך אחד של האות A1.>>



על מנת שנבין :החיתוך של האות, זהו הקוטר של היקף החיתוך שמסביב למרכז החור שנפער במפתח, המסומן באותיות A/B/C/D.

הספרות הן קוד החיתוך הפנימי שנפער במפתח, מסומן בספרות 1/2/3/4/5.

הנה לנו דוגמאות של מפתחות בקודים שונים:



במפתח A2 אנו רואים שהחור הקוטר החיצוני נשאר באותו גודל בדיוק A.
אך נפער חור עמוק יותר במרכז האות A והחור הפנימי נקרא 2.


לכן אנו מקבלים קוד הנקרא A2.

הקוד הבא שאנו רואים B1 הוא הקוד אחרי A2.

B1 הקוטר החיצוני גדל במעט.

הקוד הבא שאנו רואים B2 בעצם החיתוך החיצוני B נותר אותו דבר.
העומק הפנימי שונה לעמוק יותר 2 במקום 1.

הקוד הבא שאנו רואים B3 החיתוך החיצוני נותר אותו הדבר B.
רק העומק הפנימי שונה לעמוק יותר 3 במקום 2.

הקוד הבא שאנו רואים C2 הקוטר החיצוני נחתך עמוק יותר וגדל C.
ובמרכז החור לא נפער ונותר הר קטנטן זה נקרא C2.

הקוד הבא C3 הקוטר החיצוני נותר C.
אך במרכז החור נוצר חור חדש זהו C3.
הקוד הבא C4 הקוטר החיצוני נותר C.
אך במרכז החור נוצר חור עמוק יותר.
הקוד הבא D3 הקוטר החיצוני גדל למידה המקסימאלית שמכונת רב בריח חותכת D.
אך במרכז החור קיים הר.
הקוד הבא D4 הקוטר החיצוני נותר D.
ובמרכז החור נוצר חור חדש בתוך ההר.
הקוד הקוטר העמוק ביותר הוא D5 הקוטר החיצוני נותר D.
אך במרכז החור נפער חור עמוק שמחסל את ההר.



לאחר שלמדנו איך לקרוא את עומקי החיתוכים, אנו נוכל לקרוא את החיתוכים שלפנינו, תמיד בכל מפתח יש 5 נקודות חיתוך. קוטר היא אות ועומק הוא מספר

החיתוכים שאנו רואים בתוך המפתח הם למעשה העומקים שאליהם נכנסים הפינים שבתוך הצילינדר.

אם החיתוכים שבמפתח זהים לסדר של הפינים בתוך הצילינדר, יוכל להתבצע סיבוב חלק וחופשי של

המפתח וכך נוכל לפתוח את הדלת.



במידה והחיתוכים אינם מתאימים לעומקי הפינים שבתוך הצילינדר, ברור שהמפתח לא יפתח את המנעול.

כאשר המפתח מגיע בתולי/ גלם (בלאנק) לפני חיתוך

דוגמא למפתח גלם לפני חיתוכים

אז קוד החיתוך של המפתח הבתולי יחשב AAAAA.
1 1 1 1 1



ברגע שאנו נחתוך את העומק העמוק ביותר בקוטר שמכונת שכפול רב בריח מספקת לנו,
קוד החיתוך של המפתח החתוך יחשב D D D D D.
ובחיתוך הפנימי ספרות 5 5 5 5 5



העומקים הקיימים במפתחות רב בריח הם:
A1 - עומק החיתוך הקטן ביותר (אם מפתח לא נחתך כלל הוא גם יקרא AAAAA11111)
A2 – חור קטנטן בתוך האות A.
B1 – B2 – B3 – העומק הבא אחרי A.
C2 – C3 – C4 – העומק הבא אחרי B.
D3 – D4 – D5 – העומק העמוק ביותר.

כאשר אנחנו קודחים חור עם מכונת השכפול במפתח רב בריח, החור הראשוני הקטן ביותר הוא A1,

בעצם הסכין של המכונה רק מלטפת את המפתח ואינה מכרסמת עומק משמעותי.

כאשר אנחנו קודחים חור במכונת השכפול במפתח רב בריח בעומק הבא אחרי A1 ,החור יקרא B1

שזוהי בעצם המידה הבאה אחרי A1.

העומק הבא אחרי B1 הוא B2.
העומק הבא אחרי B2 הוא B3.
העומק הבא אחרי B3 הוא C2.
העומק הבא אחרי C2 הוא C3.
העומק הבא אחרי C3 הוא C4.
העומק הבא אחרי C4 הוא D3.
העומק הבא אחרי D3 הוא D4.
העומק הבא אחרי D4 הוא D5 ש-D5 זהו העומק העמוק ביותר הקיים במפתחות רב בריח.

כאשר אנו קוראים לעומק באות כגון A או B או C או D זהו העומק החיצוני הגדול שבמפתח.

כאשר אנו קוראים לעומק בספרות כגון 1 או 2 או 3 או 4 או 5 זהו העומק הפנימי של החור במפתח.

דוגמא למפתחות עם חורים ועומקים באותיות ובספרות:





במפתח רב בריח, המכונה תמיד חותכת 5 נקודות חיתוך במפתח.

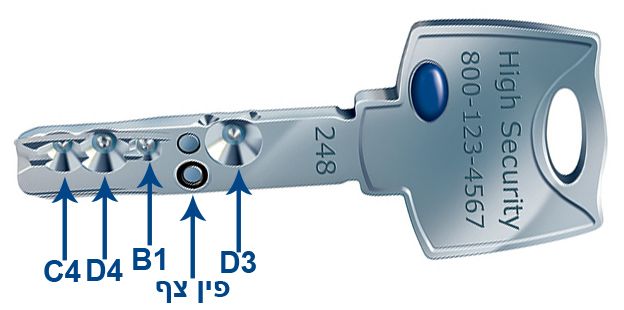

במפתחות אינטראקטיב יש פין צף , לרוב הפין הצף בצבע כסף , שחור או זהב.



מפתח עם פין צף המופיע בצבע שחור נקרא - אינטרקטיב B האות B תסמן את הצבע Black.
מפתח עם פין צף המופיע בצבע זהב נקרא - אינטרקטיב G האות G תסמן את הצבע Gold .
מפתח עם פין צף המופיע בצבע מוכסף נקרא - אינטרקטיב S האות S תסמן את הצבע Silver .

וכאמור בנוסף לפין הצף, אנו יודעים כבר כי מפתח רב בריח נחתך תמיד ב-5 נקודות חיתוך ובמרחקים זהים.

דוגמאות: אנחנו רואים במפתח פין צף במקרה זה בצבע זהב, זה יהיה מפתח שנקרא לו G.

הנה דוגמא למפתח שבחמשת נקודותיו הוא חתוך בעומק A.

במפתח זה אנו רואים בעצם שאין בכלל נקודות חיתוך זהו מפתח ריק לפני חיתוך לכן מידותיו הרשומות הן AAAAA11111 בעצם אפשר לקרוא לחיתוך זה 00000.
במפתח הבא אנחנו רואים חיתוך בעומק הראשוני עומק מינימאלי העומק שבא אחרי A זהו עומק B.
במפתח זה אנו רואים שהמכונה כרסמה 5 נקודות במפתח בעומק מינימאלי.
המפתח הבא אנו נראה שהעומק אחרי B מעט יותר עמוק הוא עומק C.
במפתח זה אנו רואים שהמכונה כרסמה 5 נקודות במפתח בעומק בינוני.
במפתח הבא אנו רואים שהמכונה כרסמה 5 נקודות במפתח בעומק D העומק העמוק ביותר.

עכשיו אנחנו נלמד שלמכונת רב בריח יש עומק כפול האות החיתוך החיצוני של החור והמספר החיתוך הפנימי של החור.

במפתח זה אנו רואים שהחיתוך החיצוני שהוא D והחיתוך הפנימי

הוא 3.

שימו לב ש-D3 שונה מ-D4 בעומק הפנימי של החורים החתוכים במפתח.

הנה מפתח שחיתוך העומקים שלו D5

אנחנו שמים לב שעומק האות בחור החיצוני זהה בכל המפתחות אך העומק הפנימי שונה בשלושתם.



על מנת לשנות קוד במנעול רב בריח עלינו לפתוח את הצילינדר עם הכלים המתאימים כפי שאנחנו רואים בסרטון.

יש להוציא את התוף של הצילינדר ולהחליף לפחות פין 1 על מנת לעשות קוד חדש, כדי שמפתחות הישנים לא יעבדו

יותר והמפתח עם הקוד החדש יעבוד.

על מנת לשחזר מפתח מאין מפתח בצילינדר רב בריח, עלינו לקדוח את הפינים המופיעים בתחתית הצילינדר.

אחרי שקדחנו את הפין המוזהב בתחתית הצילינדר יצא החוצה פין עטוף בקפיץ אנו נמדוד את אורך הפין ובכך נדע

באיזו מידה לחתוך את המפתח שאנו מייצרים.

כך עלינו לקדוח ולמדוד את כל חמשת הפינים של חצי הצילינדר ואז המפתח שיהיה ברשותנו יעבוד בשני החצאים.

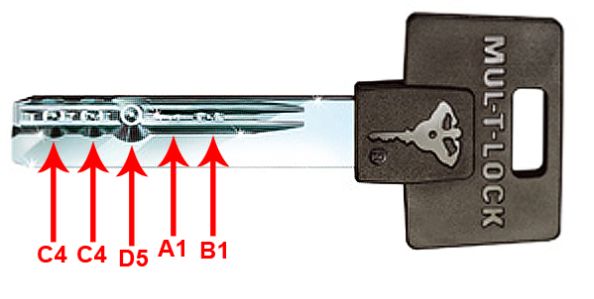

הנה לנו דוגמאות למפתחות חתוכים במידות פינים שונות שעלינו ללמוד לקרוא אותם:



דוגמאות נוספות:

- חתך של צילינדר בו אנו רואים : את הפין הפנימי ואת הקפיץ הדואג שהפין הפנימי יחדור לתוך

המפתח ואת הפקק המתכתי שסוגר על הקפיץ ועל הפין


.

במידה ואנו מקבלים עבודה לשחזור מפתח לצילינדר רב בריח שאיבד את כל המפתחות וחשוב

מאוד לצרכן שלנו לשחזר מפתח לצילינדר זה.

אנו נקדח את הפקקים המתכתיים מתחת לצילינדר על מנת לקבל את מידות הפינים הפנימיים

לשחזור המפתח. לאחר הקידוח נחזיר את הפין הפנימי ואת הקפיץ ונסגור בחזרה עם פקק מתכתי

חדש מהמלאי שלנו.


במידה והלקוח שלנו מבקש מאיתנו לשנות קוד בתוך הצילינדר הפעולה היא קלה יותר,

מכיוון שאין צורך לקדוח בפקקים המתכתיים. הרי יש לנו מפתח אחד שהלקוח מביא עימו כאשר

הוא מביא את הצילינדר. ע"י המפתח שברשותנו נוכל להוציא את התוף מהצילינדר כפי שאנו רואים

בסרטון ולהחליף לפחות פין אחד במידה שונה ממה שהיה, על מנת לקבל קוד חיתוך חדש ולספק

ללקוח מפתח שונה.



בצע משימה מומלצת:

במשימה זו עליך לקחת מפתח מולטילוק רב בריח, מהסוג הקלאסי, ולרשום את עומקי

החיתוך על פתק.

לאחר הרישום יש לבחון את תוצאות האבחון שלך, ישנן שלוש אפשרויות מומלצות עימן

תוכל לבחון את התוצאות:

1. לגשת לחנות השכפול הקרובה לביתך, לבקש מהמשכפל לשכפל לך מפתח אחד

לפי הקוד שרשמת בפתק ולבדוק אם המפתח ששוכפל פותח את דלתך.

אם הדלת נפתחה כל הכבוד לך,

2. במידה והדלת לא נפתחה גש למשכפל המפתחות ושאל אותו היכן טעית, הראה לו את

המפתח המקורי לעומת הרישום שלך.

לידיעתך! ישנו גם סיכוי שהוא טעה ולא אתה, במקרה כזה, רכוש את החנות ממנו וסלק

אותו החוצה.

3. במידה ויש לך בבית מפתח עם כרטיס, שעל הכרטיס כתוב הקוד, בחן את הפתק שאתה

רשמת לעומת הקוד המופיע על הכרטיס ובדוק אם צדקת.

בהצלחה!!
